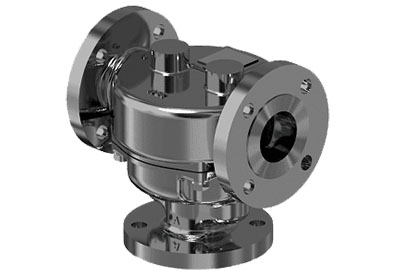

2510系列-三通温控阀

发布时间：2025-04-30

　　FPE温控阀采用石蜡受热膨胀原理，半液体状态的石蜡在较小的温度范围内具有较高的膨胀率。自力式温控阀芯将根据受热状态在不锈钢衬套内运动，从而达到调节流量的效果。FPE温控阀的控制温度都是预先设定好的，因此出厂后无需任何调节。本产品适用温度范围广，在冷却和润滑系统中都有应用。
　　当温控阀应用于分流时，启动时全部流体均不经过冷却器，三通温控阀是通过旁通口(B)返回系统，而两通温控阀的出口则是被衬套堵住。当流体温度上升至可控制范围时，一部分流体将通过三通温控阀的出口(C)进入冷却系统，而两通温控阀则是直接将这部分流体排掉。因此，随着介质温度持续上升，会有更多的流体经过冷却器或者被排掉。当温控阀处于完全打开状态下时，全部流体将通过冷却系器或被排掉，从而达到调节温度的效果。
　　当温控阀应用于混流时，高温流体经过B端口进入温控阀，而低温流体则通过C端口进入温控阀，两种不同温度的流体将在温控阀内被调节到设定的温度，后经过A口进入到应用系统中。
　　FPE温控阀的标准阀体材料为铝和灰铁，球墨铸铁、铜、钢和不锈钢为可选材质。　　可选连接方式： ANSI 125lb FF法兰，ANSI 150lb RF法兰，ANSI 300lb RF法兰，海军标准及公制法兰。
　　2010系列温控阀可选配置：手动调节，高温阀芯、镀镍阀芯。我们亦可根据用户需要选择配置。

详情

　　产品类型：

　　2510 2 1/2" 法兰连接

　　2510M 2 1/2" 法兰连接，带手动调节

　　特点及优势

　　·结构紧凑

　　·操作方便

　　·安装位置灵活

　　·抗震、抗冲击性好

　　·质量可靠，使用寿命长

　　·内部感应，自适用调节

　　·控制温度范围广(4-127℃)

　　·可拆卸阀体、阀芯，更换方便

　　·适用流量范围广(0.5-6.5M3/Hr)

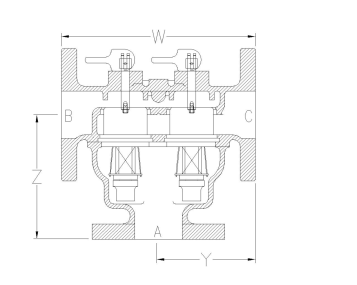

　　2510系列FPE三通温控阀规格

型号	阀体材质	接口规格	主要尺寸（毫米）				其它平面间的最大宽度（毫米）	法兰安装孔			阀芯数量（个）	总重（千克）	备注
			X	Y	W	Z		孔数	孔径	螺栓分布圆
*2510	A,B,D	2 1/2" ANSI 125lb FF法兰	N/A	127.00	254.00	165.10	203.20	4	19.05	139.70	2	A & D=21.32，B=24.49
	S,SS	2 1/2" ANSI 150lb RF法兰	N/A	131.76	263.53	168.28	203.20	4	19.05	139.70	2	S & SS=23.13
*2510M	A,B,D	2 1/2" ANSI 125lb FF法兰	N/A	127.00	254.00	165.10	203.20	4	19.05	139.70	2	A & D=21.77，B=24.95	带手动调节
	S,SS	2 1/2" ANSI 150lb RF法兰	N/A	131.76	263.53	168.28	203.20	4	19.05	139.70	2	S & SS=23.59
*2510X	S,SS	2 1/2" ANSI 300lb RF法兰	N/A	131.76	263.53	168.28	203.20	4	22.23	149.23	2	S & SS=26.76
*2510XM	S,SS	2 1/2" ANSI 300lb RF法兰	N/A	131.76	263.53	168.28	203.20	4	22.23	149.23	2	S & SS=27.22	带手动调节


2510,2510X	2510M, 2510XM

英文	中文	英文	中文
Engine	引擎	Sump	油箱
Oil pump	吸油泵	Control valve	温控阀
Cooler or heat exchanger	冷却器	Mixing system	混流系统
Diverting system	分流系统	Cold water supply	冷却水
Machine (Heat source)	机器（热源）	To drain	排泄
